Bộ nguồn chuyển mạch ba đầu ra 30W: T-30
Đặc trưng:
Hiệu quả cao, độ tin cậy cao, chi phí thấp
Phạm vi đầu vào AC được chọn bằng công tắc
Bảo vệ: Ngắn mạch/ Quá tải
Đèn báo LED để bật nguồn
Làm mát bằng đối lưu không khí tự do
Cố định tần số chuyển đổi ở 23KHz
Bảo hành 2 năm
|
THÔNG SỐ KỸ THUẬT |
||||||
|
ĐẦU RA |
|
|||||
|
Model |
T-30A |
T-30B |
||||
|
Số đầu ra |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
|
Điện áp DC |
5V |
12V |
-5V |
5V |
12V |
-12V |
|
Đánh giá hiện tại |
3A |
1A |
0.5A |
3A |
1A |
0.5A |
|
Phạm vi hiện tại |
0.5-3A |
0.1-1A |
0.1-0.5A |
0.5-3A |
0.1-1A |
0.1-0.5A |
|
Công suất định mức |
30W |
30W |
30W |
33W |
33W |
33W |
|
Ripple & Noise |
50mVp-p |
100mVp-p |
50mVp-p |
50mVp-p |
100mVp-p |
100mVp-p |
|
Phạm vi điều chỉnh điện áp |
CH1: -5%, +10% |
CH1: -5%, +10% |
||||
|
Dung sai điện áp |
±2% |
+2%,-6% |
+2%,-10% |
±2% |
+2%,-6% |
±6% |
|
Thiết lập, Tăng, Giữ Thời gian |
200ms,100ms,30ms khi đầy tải |
|||||
|
|
|
|||||
|
ĐẦU VÀO |
|
|||||
|
Dải điện áp |
85~132VAC/170~264VACselected by switch47~63Hz; 40~370VDC |
|||||
|
Dòng điện xoay chiều |
0.8A/115V0.45A/230V |
|||||
|
Hiệu quả |
70% |
72% |
||||
|
Dòng khởi động |
Cold start 18A/115V36A/230V |
|||||
|
Rò rỉ hiện tại |
<0.75mA/240VAC |
|||||
|
|
|
|||||
|
SỰ BẢO VỆ |
|
|||||
|
Quá tải |
105%~150% |
|||||
|
Loại bảo vệ: Gấp lại giới hạn dòng điện, tự động phục hồi sau khi loại bỏ tình trạng lỗi |
||||||
|
|
|
|||||
|
MÔI TRƯỜNG |
|
|||||
|
Nhiệt độ làm việc, độ ẩm |
-10℃~+60℃; 20%~90%RH |
|||||
|
Nhiệt độ bảo quản, độ ẩm |
-20℃~+85℃; 10%~95%RH |
|||||
|
Rung động |
10~500Hz, 2G 10 phút/1 chu kỳ, chu kỳ 60 phút, mỗi chu kỳ dọc theo trục X, Y, Z |
|||||
|
|
|
|||||
|
SỰ AN TOÀN |
|
|||||
|
Chịu điện áp |
I/P-O/P:1.5KVACI/P-FG:1.5KVACO/P-FG: 0.5KVAC |
|||||
|
Kháng cách ly |
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC |
|||||
|
|
|
|||||
|
TIÊU CHUẨN |
|
|||||
|
Tiêu chuẩn an toàn |
Design refer to UL 1012 |
|||||
|
Tiêu chuẩn EMC |
Design refer to FCC Part15 J Conduction Class A |
|||||
|
|
|
|||||
|
KHÁC |
|
|||||
|

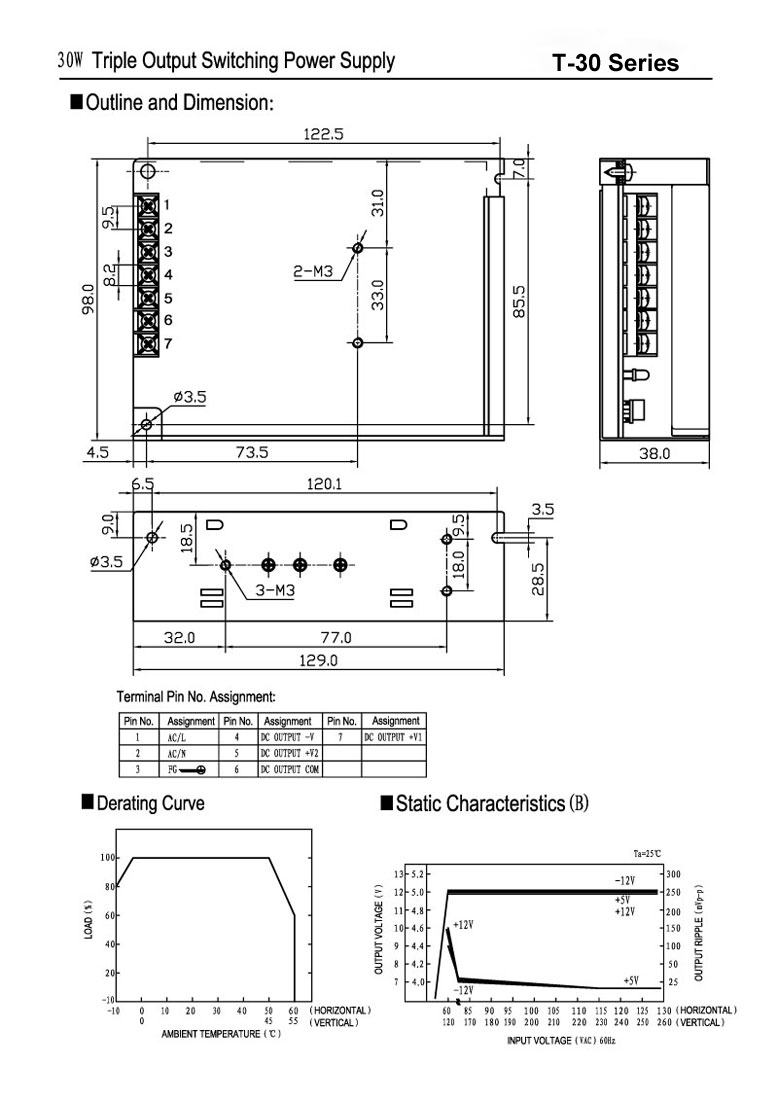

Kích thước |
129*98*38mm(L*W*H) |
|||||
|
Trọng lượng |
0.42Kg |
|||||
|
Đóng gói |
30pcs/13.6Kg/0.86CUFT |
|||||
|
|
|
|||||
|
GHI CHÚ |
|
|||||
| 1. Tất cả các thông số KHÔNG được đề cập đặc biệt đều được đo ở đầu vào 230VAC, tải định mức và 25℃ nhiệt độ môi trường.
2.Ripple & noise được đo ở băng thông 20MHz bằng cách sử dụng một cặp dây xoắn 12” kết thúc bằng một tụ điện song song 0,1μ &47μ. 3. Dung sai: bao gồm dung sai thiết lập, quy định dòng và quy định tải |
||||||
