Bộ nguồn chuyển mạch ba đầu ra 50W: Dòng T-50
Đặc trưng:
Hiệu quả cao, độ tin cậy cao, chi phí thấp
Dải đầu vào AC được chọn bằng công tắc
100% kiểm tra ghi đầy tải
Bảo vệ: Ngắn mạch / Quá tải
làm mát bằng đối lưu không khí tự do
Tần số chuyển mạch cố định ở 24 KHz
Bảo hành 2 năm
|
THÔNG SỐ KỸ THUẬT |
||||||||||||
|
Đầu ra |
|
|||||||||||
|
Dòng |
T-50A |
T-50B |
T-50C |
T-50D |
||||||||
|
Số đầu ra |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
|
Điện áp DC |
5V |
12V |
-5V |
5V |
12V |
-12V |
5V |
15V |
-15V |
5V |
12V |
24V |
|
Đánh giá hiện tại |
7A |
1A |
1A |
5A |
1A |
1A |
4A |
1A |
1A |
3A |
1A |
1A |
|
Phạm vi hiện tại |
0.6-7A |
0.2-1A |
0.2-1A |
0.6-5A |
0.2-1A |
0.2-1A |
0.6-4A |
0.2-1A |
0.2-1A |
0.6-4A |
0.2-1.2A |
0.2-1.2A |
|
Công suất định mức |
52W |
52W |
52W |
49W |
49W |
49W |
50W |
50W |
50W |
51W |
51W |
51W |
|
Ripple & Noise |
100mVp-p |
100mVp-p |
100mVp-p |
100mVp-p |
100mVp-p |
100mVp-p |
100mVp-p |
100mVp-p |
100mVp-p |
50mVp-p |
120mVp-p |
100mVp-p |
|
Phạm vi điều chỉnh điện áp. |
CH1: -5%, +10% |
CH1: -5%, +10% |
CH1: -5%, +10% |
CH1: -5%, +10% |
||||||||
|
Dung sai điện áp |
±2% |
±5% |
±5% |
±2% |
±5% |
±5% |
±2% |
±5% |
±5% |
±2% |
±6% |
±6% |
|
Thiết lập, tăng, giữ thời gian |
200ms, 100ms, 16ms khi đầy tải |
|||||||||||
|
|
|
|||||||||||
|
ĐẦU VÀO |
|
|||||||||||
|
Dải điện áp |
85~132VAC/170~264VACselected by switch 47-63Hz; 240~370VDC |
|||||||||||
|
AC hiện tại |
1.6A/115V0.8A/230V |
|||||||||||
|
Hiệu quả |
66% |
69% |
71% |
72% |
||||||||
|
Inrush hiện tại |
Khởi động lạnh 20A / 115V40A / 230V |
|||||||||||
|
Rò rỉ hiện tại |
<0.5mA/240VAC |
|||||||||||
|
|
|
|||||||||||
|
SỰ BẢO VỆ |
|
|||||||||||
|
Quá tải |
105%~150% |
|||||||||||
|
Loại bảo vệ: Ngắt điện áp o / p, tự động phục hồi sau khi tình trạng lỗi được loại bỏ. |
||||||||||||
|
|
|
|||||||||||
|
MÔI TRƯỜNG |
|
|||||||||||
|
Nhiệt độ làm việc, độ ẩm |
-10℃~+60℃; 20%~90%RH |
|||||||||||
|
Nhiệt độ lưu trữ, độ ẩm |
-20℃~+85℃; 10%~95%RH |
|||||||||||
|
Rung động |
10 ~ 500Hz, 2G 10 phút / chu kỳ, chu kỳ trong 60 phút, mỗi chu kỳ dọc theo các trục X, Y, Z |
|||||||||||
|
|
|
|||||||||||
|
SỰ AN TOÀN |
|
|||||||||||
|
Chịu được điện áp |
I/P-O/P: 1.5KVACI/P-FG: 1.5KVACO/P-FG: 0.5KVAC |
|||||||||||
|
Kháng cách ly |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC |
|||||||||||
|
|
|
|||||||||||
|
TIÊU CHUẨN |
|
|||||||||||
|
Tiêu chuẩn an toàn |
Design refer to UL1012 |
|||||||||||
|
|
|
|||||||||||
|
KHÁC |
|
|||||||||||
|

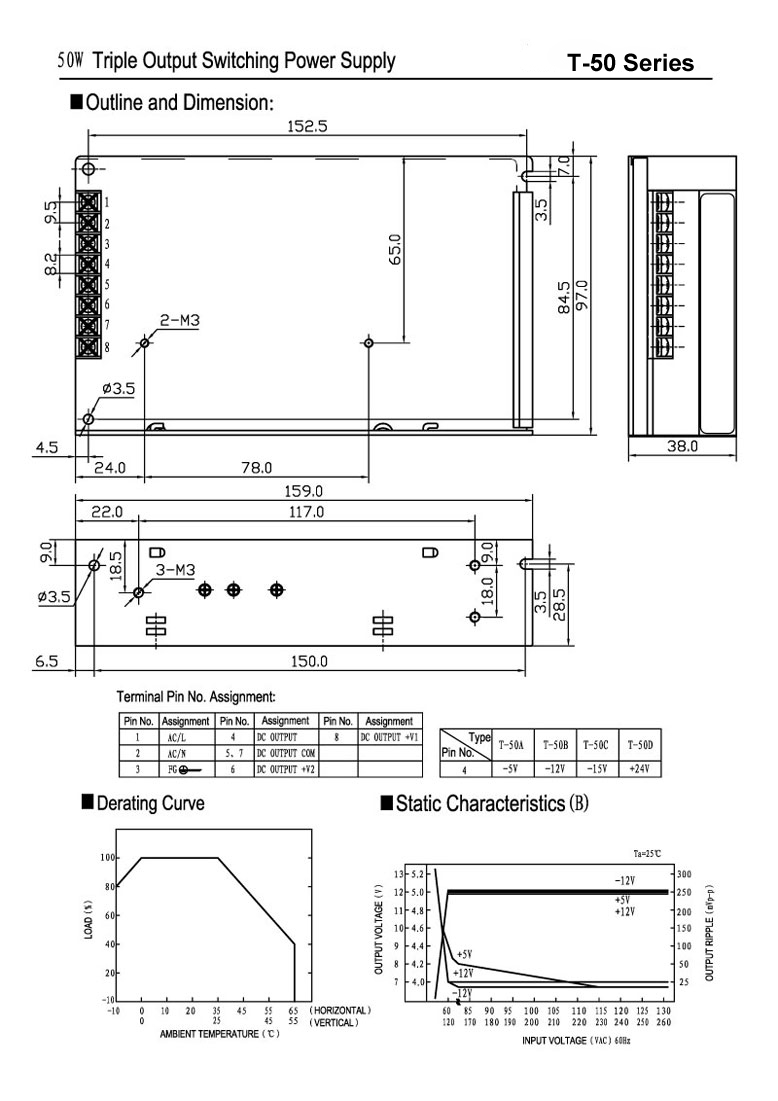

Kích thước |
159*97*38mm(L*W*H) |
|||||||||||
|
Khối lượng |
0.54Kg |
|||||||||||
|
Đóng gói |
24pcs/14Kg/0.75CUFT |
|||||||||||
|
|
|
|||||||||||
|
CHÚ Ý |
|
|||||||||||
| 1.Tất cả các thông số KHÔNG được đề cập đặc biệt được đo ở đầu vào 230VAC, tải định mức và 25 ℃ nhiệt độ môi trường xung quanh.
2.Ripple & noise được đo ở băng thông 20MHz bằng cách sử dụng một dây đôi xoắn 12 inch được kết thúc bằng một tụ điện song song 0,1μ & 47μ. 3. dung sai: bao gồm thiết lập dung sai, điều chỉnh dòng và điều chỉnh tải |
||||||||||||
